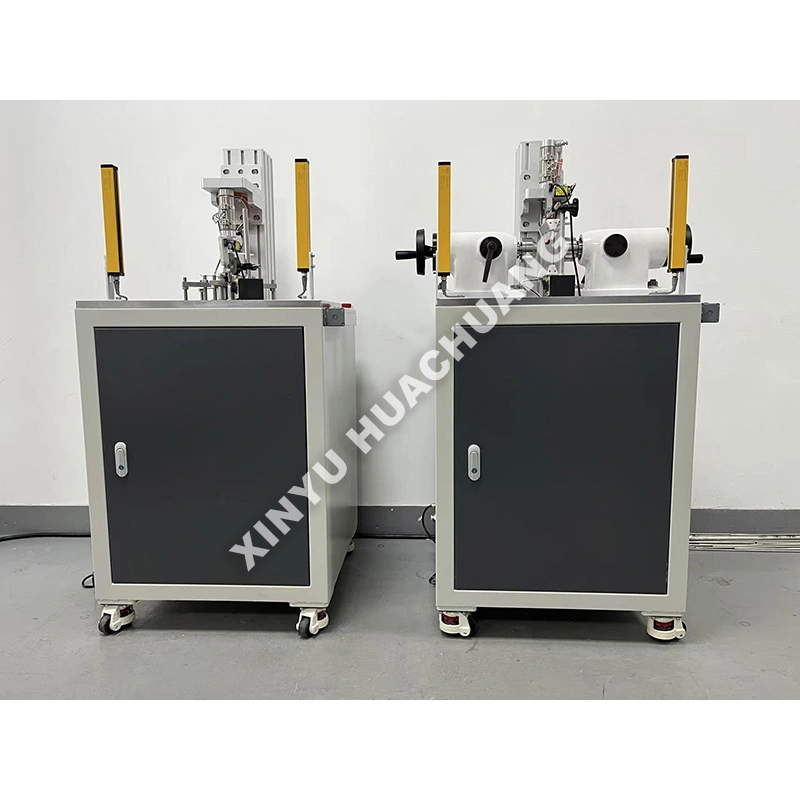

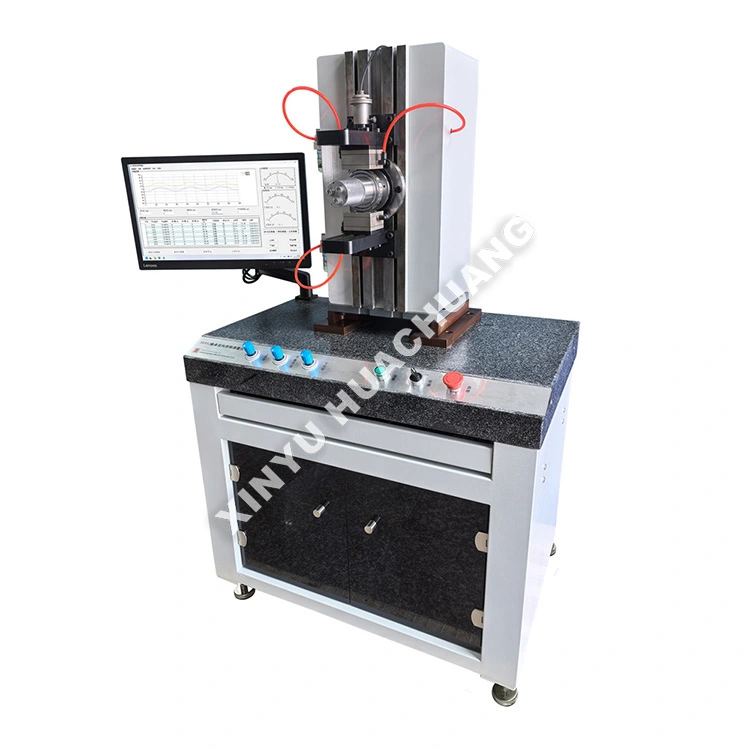

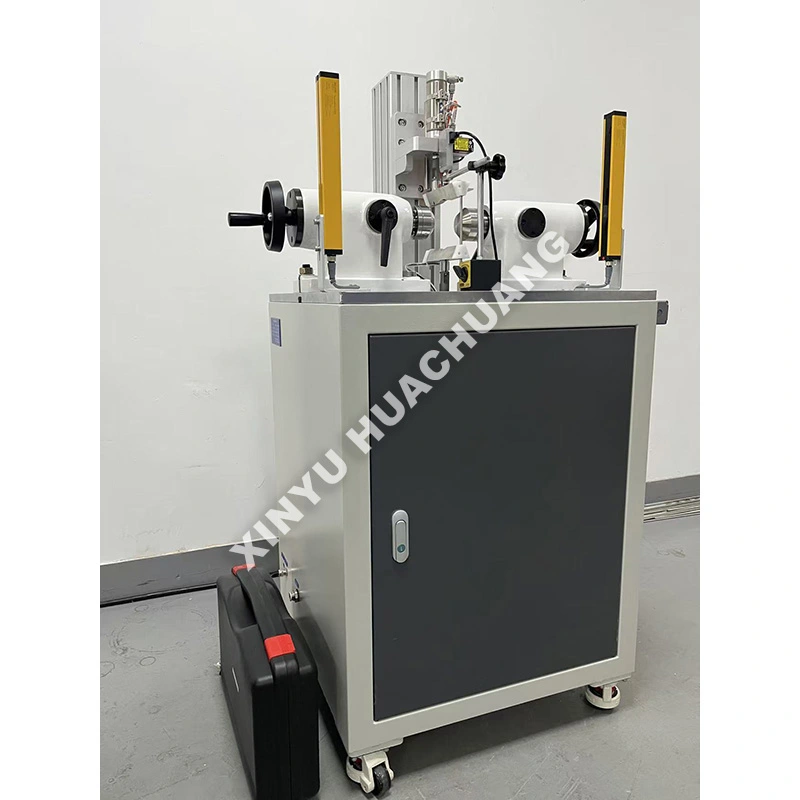

Laagri radiaalse kliirensi mõõteseade

XINYU HUACHUANG laagrite radiaalkliirensi mõõteriist on ülitäpne poolautomaatne testimisseade, mis on spetsiaalselt loodud veerelaagrite sisemise radiaalse kliirensi hindamiseks. See laagrite radiaalse kliirensi mõõteriist, mis on loodud vastama rangetele rahvusvahelistele standarditele, rakendab mikronihke jäädvustamiseks täpselt standardiseeritud mõõtekoormust. Varustatud intelligentse PLC-automaatika ja kõrge tundlikkusega anduritega, tagab see ohutu ja usaldusväärse töö, edastades samal ajal väga reprodutseeritavaid andmeid teadus- ja arendustegevuse, kvaliteedikontrolli ja tootmissertifikaadi jaoks.

Tööpõhimõte

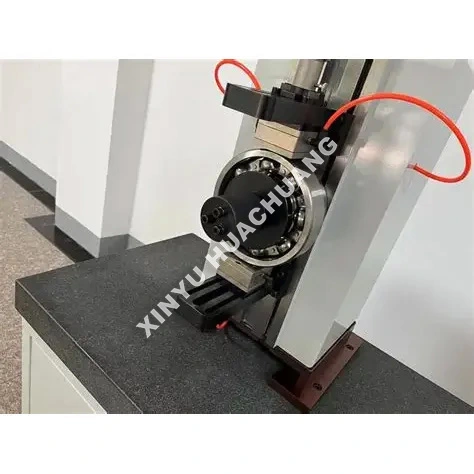

Laagri radiaalse kliirensi mõõteseade töötab dünaamilisel tühikäigumõõtmise põhimõttel. Laagri sisemine rõngas on fikseeritud ja pööratud sünkroonmootori abil, samal ajal kui välimisele rõngale rakendatakse täpset mõõtmiskoormust. Suure tundlikkusega nihkeandurid fikseerivad veereelementide radiaalse liikumise, kui need läbivad koormustsooni. Süsteem kasutab geomeetriliste vigade automaatseks kõrvaldamiseks diferentsiaalalgoritme ja arvutab tegeliku radiaalse kliirensi ilma deformatsiooni kompenseerimist nõudmata.

Millised on eristavad eelised?

● Suure täpsusega mõõtmine: sisaldab esmaklassilisi induktiivseid andureid, mille staatiline korratavus on <1,5 μm ja dünaamiline korratavus <2,5 μm.

● Automaatne laadimine: pneumaatiline või mootoriga laadimine tagab ühtsed, standardsed mõõtmisjõud, välistades käsitsi kasutamise vead.

● Intelligentne andmetöötlus: arvutab automaatselt keskmise kliirensi, tuvastab pöörlemise ummistused ja genereerib SPC/CPK statistilisi aruandeid.

● Tugev ja ohutu konstruktsioon: ehitatud jäiga mehaanilise raamiga ja automaatse kalibreerimisega standardsete võrdlusosade suhtes, et säilitada pikaajaline täpsus.

● Mitmekülgne ühilduvus: moodulkinnitus võimaldab kiiret ümberlülitamist erinevate laagritüüpide testimiseks, alates sügava soonega kuullaagritest kuni koonusrull-laagriteni.

Tehnilised andmed

Kus see on kohaldatav?

● Laagrite tootmine: 100% sisemine või võrguühenduseta kvaliteedikontroll sügava soonega kuuli, silindriliste rull- ja koonusrull-laagrite jaoks.

● Autotööstus ja lennundus: sissetulev kvaliteedikontroll (IQC) ja rattarummude, käigukastide ja turbiinmootorite koostu kinnitamine.

● Täppismasinad: kliirensi sobitamise ja sidumise valik ülitäpse tööpinkide spindlite ja robootika jaoks.

● Hooldus ja MRO: laagrite seisukorra ja kliirensi hindamine seadmete kapitaalremondi ajal.

Kasutamise ettevaatusabinõud

● Proovi ettevalmistamine: Puhastage laagrit alati põhjalikult, et eemaldada roostevastased ained või määre, mis võib mikromõõtmist mõjutada.

● Termiline tasakaal: laskke nii instrumendil kui ka laagril enne testimist toatemperatuuriga (20±5 ℃) kohaneda.

● Õige joondamine: veenduge, et laager asetseb kinnitusele täiesti tasaselt, et vältida välisrõnga kaldest põhjustatud valenäite.

● Kalibreerimine: käivitage automaatse kalibreerimise rutiin standardsete võrdluslaagrite abil iga vahetuse alguses.

Hooldusjuhend

● Iga päev: pühkige mõõteseadmeid ja anduripliiatsit puhta ebemevaba lapiga. Kontrollige pneumaatilist õhurõhku (kui see on olemas) ja tühjendage filtrist niiskus.

● Kord nädalas/kuus: kontrollige pöörleva spindli ja laadimishoobade sujuvat toimimist. Kandke soovitatud mehaanilistele pöördepunktidele tilk kerget masinaõli.

● Kord kvartalis: lineaarsuse ja võimenduse täpsuse kontrollimiseks viige läbi süsteemi täielik kalibreerimine, kasutades sertifitseeritud standardseid kliirensplokke.

● Keskkonnakontroll: mõõtmise stabiilsuse säilitamiseks hoidke seadet eemal tugevatest vibreerivatest masinatest, tugevatest magnetväljadest ja otsesest päikesevalgusest.

Ostujärgse kaitse üksikasjad

XINYU HUACHUANGis oleme pühendunud igakülgse ja usaldusväärse müügijärgse toe pakkumisele, et tagada teie seadmete pidev ja tõhus töö. Meie pühendunud teenindusmeeskond on alati valmis teid aitama.

Üldine garantii

Anname oma seadmetele uhkusega kaheaastast garantiid. Sel perioodil pakume tasuta hooldus- ja remonditeenuseid mis tahes kvaliteediprobleemide korral, välja arvatud need, mis on põhjustatud ebaõigest kasutamisest, volitamata muudatustest või vääramatu jõuga seotud asjaoludest. Seadmetele, mille garantiiaeg on üle kahe aasta, pakume jätkuvalt elukestvaid hooldusteenuseid, tasudes ainult varuosade ja tööjõu kulu.

Kiirreageerimismehhanism

Pakume 7 × 24 tundi professionaalset inseneri telefonituge. Veateate saamisel vastab meie tehniline meeskond 24 tunni jooksul ja pakub toimiva lahenduse. Kui vajate kohapealset teenindust, jõuavad meie professionaalsed insenerid teie objektile ühe nädala jooksul. Eriolukordades, kui seadet ei ole võimalik parandada, asendame selle kaheaastase garantiiaja jooksul tingimusteta uue seadmega või anname asendusseadme või võtame kasutusele vajalikud meetmed normaalse töö taastamiseks.

Korduma kippuvad küsimused (KKK)

K1: Mis on radiaalne kliirens ja miks on see laagri jõudluse jaoks oluline?

V: Radiaalne kliirens on kogukaugus, mille jooksul laagri sisemine rõngas saab välisrõnga suhtes radiaalselt liikuda, kui välist koormust ei rakendata. Õige radiaalne kliirens on kriitilise tähtsusega, kuna liiga väike kliirens põhjustab liigset hõõrdumist, ülekuumenemist ja enneaegseid rikkeid, samas kui liiga suur kliirens põhjustab vibratsiooni, müra ja vähenenud kandevõimet.

Q2: Kuidas dünaamiline tühikoormuse mõõtmise põhimõte töötab?

V: Seade fikseerib laagri sisemise rõnga ja pöörab seda sünkroonmootori abil, rakendades samal ajal välimisele rõngale täpset mõõtmiskoormust. Suure tundlikkusega nihkeandurid fikseerivad veereelementide radiaalse liikumise, kui need läbivad koormustsooni. Diferentsiaalalgoritmid kõrvaldavad seejärel automaatselt geomeetrilised vead, nagu näiteks ebaümmargused, andes tõelise radiaalse kliirensi väärtuse.

3. küsimus: Miks kasutab instrument otsese mõõtmise asemel diferentsiaalalgoritme?

V: Laagritel on omased geomeetrilised vead – kerge ovaalsus, pinna lainelisus ja veereelementide mõõtmete kõikumised –, mis võivad moonutada lihtsaid punktimõõtmisi. Diferentsiaalalgoritm hõivab mitu andmepunkti kogu pöörde ümber ja eraldab need geomeetrilised vead matemaatiliselt tegelikust kliirensist, tagades mõõtmise täpsuse ilma deformatsiooni kompenseerimist nõudmata.

Q4: milliseid laagritüüpe ja suurusi saab see seade mõõta?

V: Seade mahutab laias suuruses sügava soonega kuullaagrid, nurkkontaktlaagrid, silindrilised rull-laagrid ja koonusrull-laagrid. Adaptereid ja kinnitusi saab konfigureerida nii, et need sobiksid konkreetse laagriava läbimõõduga ja välisläbimõõduga, muutes need sobivaks nii tootmisliini kvaliteedikontrolliks kui ka laboratoorseks kontrolliks.

K5: Kuidas see instrument toetab laagrite kvaliteedikontrolli tootmises?

V: Kiirete, täpsete ja korratavate radiaalkliirensi mõõtmiste abil võimaldab seade 100% tootmispartiide kontrollimist või statistilist proovivõttu vastavalt ISO 5753 ja ABMA standarditele. See tagab, et kõik tarnitavad laagrid vastavad määratud lõtkurühmale, vähendades garantiinõudeid ja ebaõigest kliirensist põhjustatud rikkeid.
