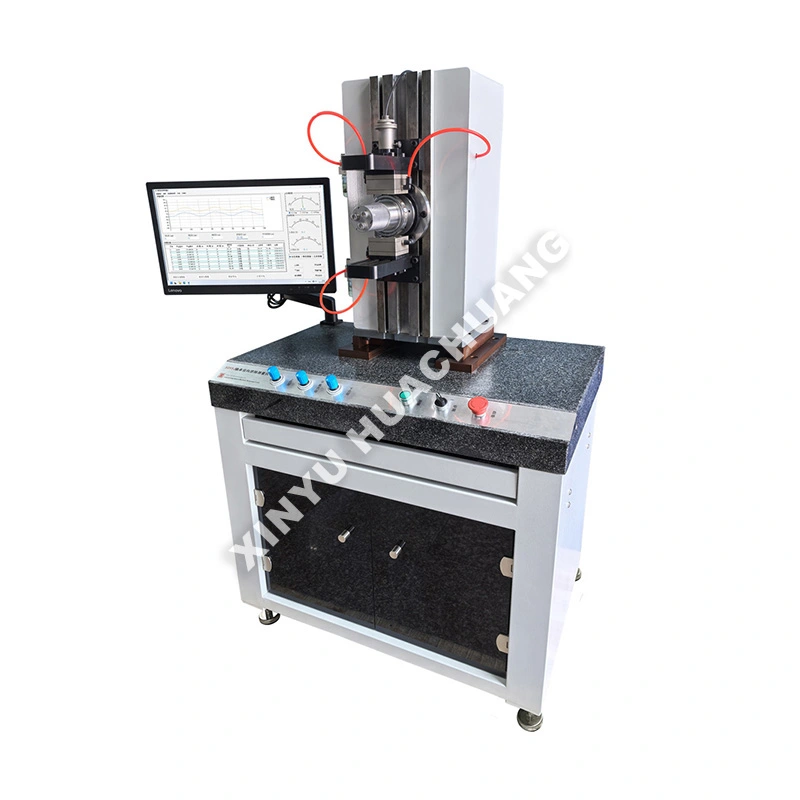

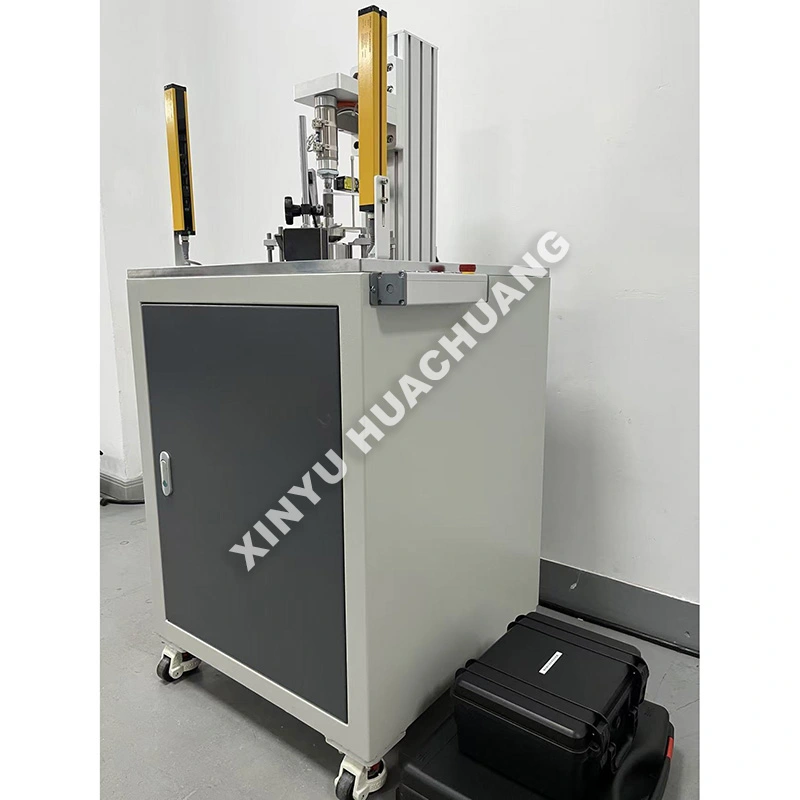

Aksiaalne kliirensi mõõteseade laagrite jaoks

XINYU HUACHUANG aksiaalkliirensi mõõteriist laagrite jaoks on ülitäpne poolautomaatne testimisseade, mis on spetsiaalselt loodud veerelaagrite sisemise aksiaalse kliirensi hindamiseks. See laagrite aksiaalne kliirensi mõõteseade, mis on loodud vastama rangetele rahvusvahelistele standarditele, rakendab täpselt standardiseeritud aksiaalseid mõõtekoormusi, et püüda mikronihkeid. Varustatud intelligentse PLC-automaatika ja kõrge tundlikkusega anduritega, tagab see ohutu ja usaldusväärse töö, edastades samal ajal väga reprodutseeritavaid andmeid teadus- ja arendustegevuse, kvaliteedikontrolli ja tootmissertifikaadi jaoks.

Tööpõhimõte

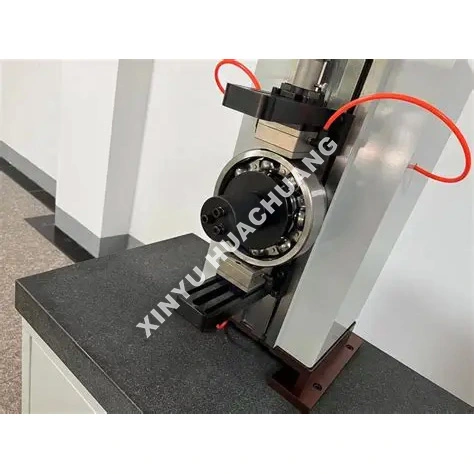

Aksiaalse kliirensi mõõteriist laagrite jaoks töötab dünaamilisel koormuseta mõõtmise põhimõttel. Laagri välimine rõngas on kindlalt kinnitatud ja klambriga kinnitatud, samal ajal kui sisemisele rõngale rakendatakse täpne aksiaalne mõõtmiskoormus. Suure tundlikkusega nihkeandurid fikseerivad veereelementide aksiaalse liikumise, kui need läbivad koormustsooni. The system uses differential algorithms to automatically eliminate geometric errors and calculates the true axial clearance without requiring deformation compensation.

Millised on eristavad eelised?

● Suure täpsusega mõõtmine: sisaldab esmaklassilisi induktiivseid andureid, mille staatiline korratavus on <1,5 μm ja dünaamiline korratavus <2,5 μm.

● Automaatne laadimine: pneumaatiline või mootoriga laadimine tagab ühtsed, standardsed mõõtmisjõud, välistades käsitsi kasutamise vead.

● Intelligentne andmetöötlus: arvutab automaatselt keskmise kliirensi, tuvastab pöörlemise ummistused ja genereerib SPC/CPK statistilisi aruandeid.

● Tugev ja ohutu konstruktsioon: ehitatud jäiga mehaanilise raamiga ja automaatse kalibreerimisega standardsete võrdlusosade suhtes, et säilitada pikaajaline täpsus.

● Mitmekülgne ühilduvus: moodulkinnitus võimaldab kiiret ümberlülitamist erinevate laagritüüpide testimiseks, alates sügava soonega kuullaagritest kuni koonusrull-laagriteni.

Tehnilised andmed

Kus seda kasutada saab?

● Laagrite tootmine: 100% sisemine või võrguühenduseta kvaliteedikontroll sügava soonega kuuli, silindriliste rull- ja koonusrull-laagrite jaoks.

● Autotööstus ja lennundus: sissetulev kvaliteedikontroll (IQC) ja rattarummude, käigukastide ja turbiinmootorite koostu kinnitamine.

● Täppismasinad: kliirensi sobitamise ja sidumise valik ülitäpse tööpinkide spindlite ja robootika jaoks.

● Hooldus ja MRO: laagrite seisukorra ja kliirensi hindamine seadmete kapitaalremondi ajal.

Kasutamise ettevaatusabinõud

● Proovi ettevalmistamine: Puhastage laagrit alati põhjalikult, et eemaldada roostevastased ained või määre, mis võib mikromõõtmist mõjutada.

● Termiline tasakaal: laskke nii instrumendil kui ka laagril enne testimist toatemperatuuriga (20±5 ℃) kohaneda.

● Õige joondamine: veenduge, et laager asetseb kinnitusele täiesti tasaselt, et vältida välisrõnga kaldest põhjustatud valenäite.

● Kalibreerimine: käivitage automaatse kalibreerimise rutiin standardsete võrdluslaagrite abil iga vahetuse alguses.

Hooldusjuhend

● Iga päev: pühkige mõõteseadmeid ja anduripliiatsit puhta ebemevaba lapiga. Kontrollige pneumaatilist õhurõhku (kui see on olemas) ja tühjendage filtrist niiskus.

● Kord nädalas/kuus: kontrollige pöörleva spindli ja laadimishoobade sujuvat toimimist. Kandke soovitatud mehaanilistele pöördepunktidele tilk kerget masinaõli.

● Kord kvartalis: lineaarsuse ja võimenduse täpsuse kontrollimiseks viige läbi süsteemi täielik kalibreerimine, kasutades sertifitseeritud standardseid kliirensplokke.

● Keskkonnakontroll: mõõtmise stabiilsuse säilitamiseks hoidke seadet eemal tugevatest vibreerivatest masinatest, tugevatest magnetväljadest ja otsesest päikesevalgusest.

Toetus, mis hoiab sind enesekindlana

XINYU HUACHUANGis oleme pühendunud igakülgse ja usaldusväärse müügijärgse toe pakkumisele, et tagada teie seadmete pidev ja tõhus töö. Meie pühendunud teenindusmeeskond on alati valmis teid aitama.

Üldine garantii

Anname oma seadmetele uhkusega kaheaastast garantiid. Sel perioodil pakume tasuta hooldus- ja remonditeenuseid mis tahes kvaliteediprobleemide korral, välja arvatud need, mis on põhjustatud ebaõigest kasutamisest, volitamata muudatustest või vääramatu jõuga seotud asjaoludest. Seadmetele, mille garantiiaeg on üle kahe aasta, pakume jätkuvalt elukestvaid hooldusteenuseid, tasudes ainult varuosade ja tööjõu kulu.

Kiirreageerimismehhanism

Pakume 7 × 24 tundi professionaalset inseneri telefonituge. Veateate saamisel vastab meie tehniline meeskond 24 tunni jooksul ja pakub toimiva lahenduse. Kui vajate kohapealset teenindust, jõuavad meie professionaalsed insenerid teie objektile ühe nädala jooksul. Eriolukordades, kui seadet ei ole võimalik parandada, asendame selle kaheaastase garantiiaja jooksul tingimusteta uue seadmega või anname asendusseadme või võtame kasutusele vajalikud meetmed normaalse töö taastamiseks.

Korduma kippuvad küsimused (KKK)

Q1: Mis on aksiaalne kliirens ja kuidas see erineb radiaalsest kliirensist?

A: Aksiaalne kliirens on kogukaugus, mida laagri sisemine rõngas saab aksiaalselt liikuda (piki võlli telge) välisrõnga suhtes, kui välist koormust ei rakendata. Kui radiaalne kliirens mõõdab liikumist võlliga risti, siis aksiaalne kliirens mõõdab liikumist võlliga paralleelselt. Mõlemad lõtkud mõjutavad laagrite jõudlust, kuid aksiaalne kliirens on eriti oluline tõukejõuga rakendustes, nagu käigukastid ja vertikaalsed pumbad.

Q2: Kuidas tagab instrumendi dünaamilise mõõtmise põhimõte täpsuse?

V: Välisrõngas on kindlalt fikseeritud ja klambriga kinnitatud, samal ajal kui sisemisele rõngale rakendatakse täpset aksiaalset mõõtmiskoormust. Suure tundlikkusega nihkeandurid fikseerivad veereelementide aksiaalse liikumise, kui need läbivad koormustsooni. Süsteem kasutab diferentsiaalalgoritme, et automaatselt kõrvaldada geomeetrilised vead (nt näo väljavool ja puuri kõikumine), arvutades tegeliku aksiaalse kliirensi ilma deformatsiooni kompenseerimist nõudmata.

Q3: Miks on aksiaalne kliirens eriti oluline nurkkontakti ja koonusrull-laagrite puhul?

V: Nurkkontakt- ja koonusrull-laagrid on ette nähtud kombineeritud radiaal- ja aksiaalkoormuse kandmiseks. Nende aksiaalne kliirens määrab otseselt veereelementide ja jooksuteede vahelise kontaktnurga, mis omakorda reguleerib koormuse jaotust, jäikust ja soojuse teket. Nende laagritüüpide vale aksiaalne kliirens põhjustab koormuse ebaühtlast jaotumist, enneaegset lõhenemist ja katastroofilist riket.

4. küsimus: kas seda instrumenti saab kasutada laagrite täielikuks kontrollimiseks koos radiaalse kliirensi mõõtevahendiga?

V: Jah. Üheskoos annavad radiaal- ja aksiaalsed kliirensinstrumendid laagri tervikliku kliirensi profiili. Paljud laagrite spetsifikatsioonid nõuavad mõlema väärtuse kontrollimist. Mõlema instrumendi kasutamine järjestikku samal laagril annab täieliku pildi sisemisest geomeetriast ja kinnitab, et laager vastab kõigile kliirensi nõuetele.

K5: Kuidas seade toetab sissetulevat kontrolli ja rikete analüüsi?

V: Sissetuleva kontrolli puhul kontrollib seade enne paigaldamist, et uued laagrid vastavad kindlaksmääratud teljesuunalise kliirensi rühmale, vältides kulukat montaaži ümbertööd. Rikete analüüsiks aitab tagastatud või väljatõrkega laagrite aksiaalse kliirensi mõõtmine kindlaks teha, kas ebaõige kliirens oli soodustav tegur, toetades algpõhjuste uurimist ja parandusmeetmeid.
