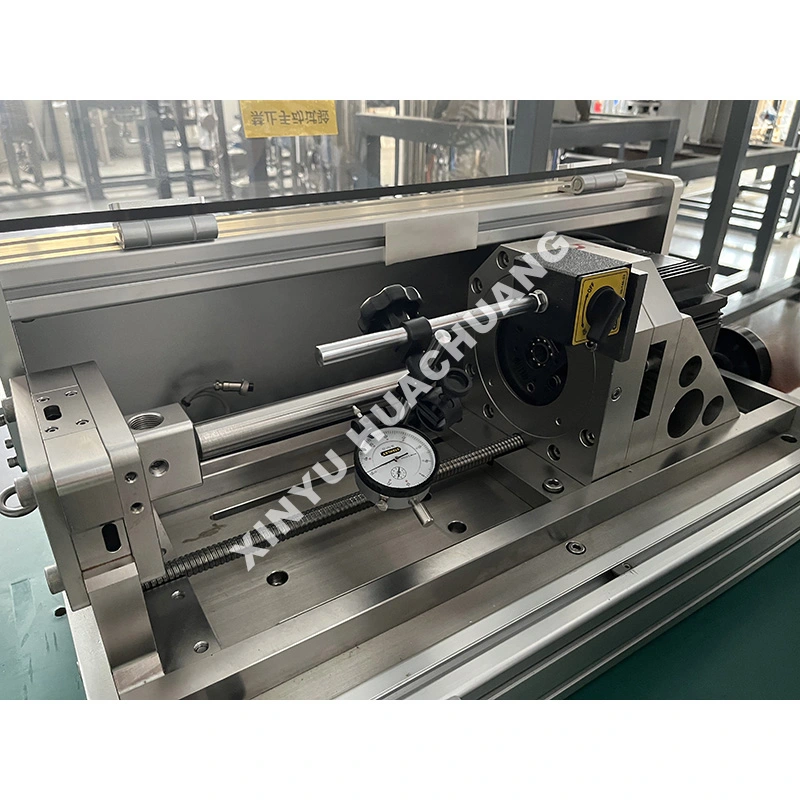

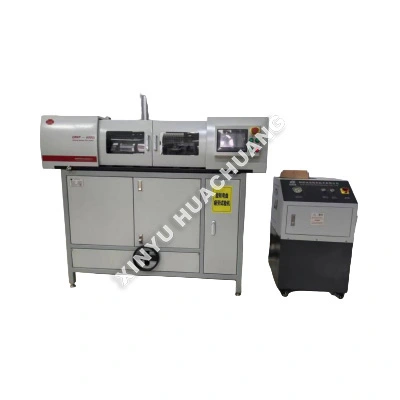

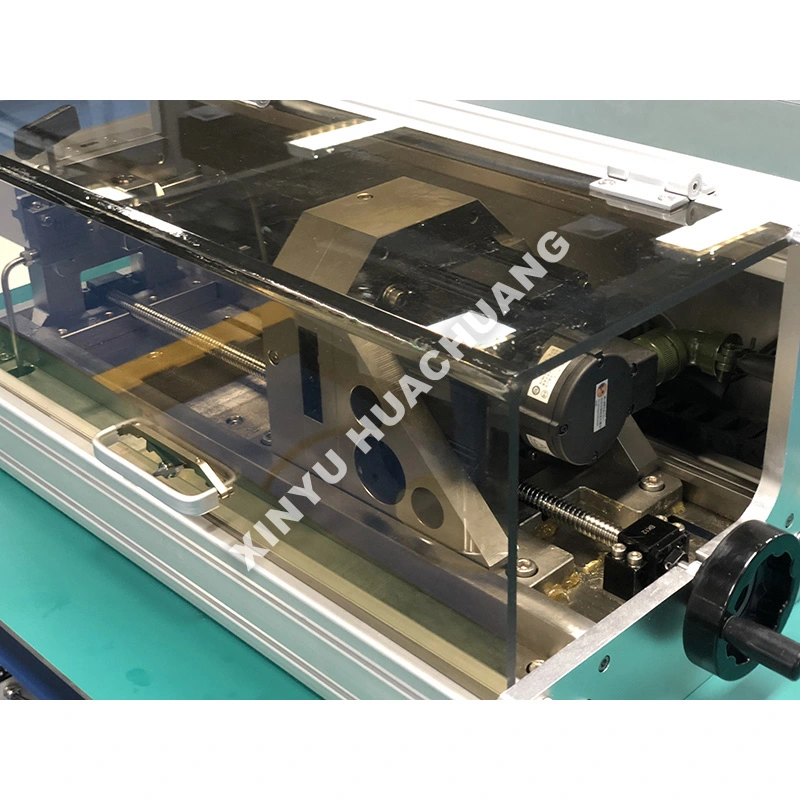

Toruliitmiku paindeväsimuse testimise masin

XINYU HUACHUANG toruliitmiku paindeväsimuse testimismasin on kõrgelt spetsialiseerunud tööstusliku kvaliteediga testimisseade, mis on spetsiaalselt projekteeritud torujuhtme komponentide konstruktsiooni terviklikkuse ja väsimuse hindamiseks korduva paindekoormuse korral. See torujuhtme komponentide paindeväsimuse testimise masin, mis on loodud simuleerima tegelikke dünaamilisi pingeid, rakendab täpselt tsüklilisi paindemomente, et hinnata pragude teket ja levikut. Varustatud intelligentse PLC/PC automatiseerimise ja mitmetasandiliste turvablokeeringutega, tagab see ohutu ja järelevalveta pikaajalise töö, pakkudes samal ajal väga reprodutseeritavaid S-N kõvera andmeid teadus- ja arendustegevuse, kvaliteedikontrolli ja tööstuse sertifitseerimiseks.

Tööpõhimõte

Toruliitmike paindeväsimuse testimismasin töötab toru või liitmiku näidise kindlalt kinnitamise ja kontrollitud, korduva paindemomendi rakendamisega, kasutades ülitäpseid servohüdraulilisi või servoelektrilisi ajamid. Masinat saab konfigureerida ühetasandiliseks painutamiseks, pöördpainutamiseks või keeruliseks mitmeteljeliseks koormamiseks, et simuleerida torujuhtme tegelikke tööpingeid. Kogu testi vältel jälgib ja salvestab süsteem pidevalt selliseid parameetreid nagu paindenurk, rakendatud moment, tsüklite arv ja deformatsioon. Test lõpeb automaatselt, kui proov puruneb või saavutab eelnevalt määratletud lekkeläve, pakkudes täpseid andmeid väsimuse eluea kohta.

Kus see särab?

● Kõrge täpsusega tsükliline laadimine: sisaldab esmaklassilisi servoajamid ja koormusandureid, et tagada keeruliste paindelainekujude (siinus, kolmnurk, plokk) täpne ja stabiilne rakendamine minimaalse müraga.

● Mitmeteljelise testimise võimalus: toetab ühetasandilisi, kahetasandilisi ja pöörleva painde väsimuskatseid, et simuleerida täpselt reaalse torujuhtme paigaldamist ja tööpingeid.

● Intelligentne andmehõive: integreeritud arvutitarkvara salvestab automaatselt reaalajas kõverad (moment-nurk, tsükkel-tõrge), arvutab väsimuse kestuse ja koostab põhjalikud testiaruanded.

● Tugev ja ohutu konstruktsioon: ehitatud tugeva valuraami ja mitmetasandiliste turvablokeeringutega (ülekoormuskaitse, hädaseiskamine, murdude piiramine, lekketuvastus), et tagada operaatori ohutus ja seadmete pikaealisus.

● Kohandatav kinnitus: pakkub laia valikut spetsiaalseid kinnitusseadmeid ja otste ühendusi, et hoida kindlalt kinni erineva läbimõõduga, seinapaksusega ja liitmiku geomeetriaga torud.

Tehnilised andmed

Kus see on kohaldatav?

● Nafta- ja gaasitööstus: puurtorude, korpuse, torude ja toruliitmike väsimuse hindamine äärmusliku tsüklilise painde korral.

● Naftakeemia ja elektritootmine: soojusvaheti torude, katla torude ja kõrgsurveaurutorude testimine.

● Auto- ja lennundus: väljalaskesüsteemide, kütusetorude ja hüdrotorude vastupidavuse hindamine vibratsiooni ja painde all.

● Ehitus ja infrastruktuur: konstruktsiooniterastorude, tellingute ja sillakomponentide väsimuse hindamine.

● Meditsiiniseadmed: kateetrite, juhttraadide ja stentide paindlikkuse ja väsimuskindluse testimine.

Kasutamise ettevaatusabinõud

● Proovi õige joondamine: veenduge alati, et proov oleks kinnitusdetailides täpselt joondatud, et vältida tahtmatut aksiaalset koormust või ekstsentrilist paindumist, mis võib väsimistulemusi moonutada.

● Kinnitusjõu kontrollimine: veenduge, et kinnitusjõud on piisav, et vältida proovi libisemist suure tsükliga testimise ajal, kuid mitte nii suur, et see põhjustaks haardepunktides enneaegset muljumist.

● Lekketuvastuse seadistus: Õõneste torujuhtme komponentide puhul ühendage enne testi alustamist alati sisemine rõhujälgimissüsteem ja lekketuvastuse andurid.

● Järkjärguline koormuse tõstmine: kasutage tarkvara programmeeritavat ülestõusu funktsiooni, et suurendada paindeamplituudi järk-järgult sihttasemeni, vältides põrutuskoormust.

Hooldusjuhend

● Iga päev: kontrollige kõiki kinnitusvahendeid ja käepidemeid kulumise, pragude või deformatsiooni suhtes. Kontrollige hüdraulikaõli taset (kui see on olemas) ja veenduge, et kõik turvablokeeringud töötavad korralikult.

● Kord nädalas/kuus: määrige kõik liikuvad liigendid, juhtsiinid ja täiturmehhanismi ühenduslülid vastavalt tootja spetsifikatsioonidele. Puhastage katseala ja kontrollige elektriühenduste lõtvust.

● Kord kvartalis: tehke koormusandurite, nurgaandurite ja rõhuandurite põhjalik süsteemikalibreerimine, kasutades sertifitseeritud võrdlusstandardeid. Kontrollige hüdrovoolikuid ja liitmikke kulumis- või lekkemärkide osas.

● Järeltest: Pärast proovi murdumist järgige alati õiget väljalülitusjärjestust. Eemaldage ettevaatlikult purunenud proov, puhastage kinnitused ja kontrollige täiturmehhanismi koormuse äkilisest vabanemisest põhjustatud kahjustuste suhtes.

Müügijärgne teenindus ja tugi

XINYU HUACHUANGis oleme pühendunud igakülgse ja usaldusväärse müügijärgse toe pakkumisele, et tagada teie seadmete pidev ja tõhus töö. Meie pühendunud teenindusmeeskond on alati valmis teid aitama.

Üldine garantii

Anname oma seadmetele uhkusega kaheaastast garantiid. Sel perioodil pakume tasuta hooldus- ja remonditeenuseid mis tahes kvaliteediprobleemide korral, välja arvatud need, mis on põhjustatud ebaõigest kasutamisest, volitamata muudatustest või vääramatu jõuga seotud asjaoludest. Seadmetele, mille garantiiaeg on üle kahe aasta, pakume jätkuvalt elukestvaid hooldusteenuseid, tasudes ainult varuosade ja tööjõu kulu.

Kiirreageerimismehhanism

Pakume 7 × 24 tundi professionaalset inseneri telefonituge. Veateate saamisel vastab meie tehniline meeskond 24 tunni jooksul ja pakub toimiva lahenduse. Kui vajate kohapealset teenindust, jõuavad meie professionaalsed insenerid teie objektile ühe nädala jooksul. Eriolukordades, kui seadet ei ole võimalik parandada, asendame selle kaheaastase garantiiaja jooksul tingimusteta uue seadmega või anname asendusseadme või võtame kasutusele vajalikud meetmed normaalse töö taastamiseks.

Korduma kippuvad küsimused (KKK)

1. küsimus: kuidas masin simuleerib reaalseid torujuhtme tööpingeid?

V: Masin kinnitab kindlalt toru või liitmiku näidise ja rakendab kontrollitud, korduvaid paindemomente, kasutades ülitäpseid servohüdraulilisi või servoelektrilisi ajamid. Seda saab konfigureerida ühetasandiliseks painutamiseks, pöördpainutamiseks või keeruliseks mitmeteljeliseks koormuseks, et korrata torujuhtmete töö käigus tekkivaid tegelikke pingetingimusi, sealhulgas pinnase settimist, soojuspaisumist ja vibratsioonist põhjustatud väsimust.

Q2: Milliseid parameetreid süsteem kogu väsimustesti jooksul jälgib?

V: Süsteem salvestab pidevalt reaalajas paindenurka, rakendatud momenti, tsüklite arvu ja deformatsiooniandmeid. See põhjalik andmekogum võimaldab inseneridel joonistada S-N kõveraid (stress versus tsüklite arv) ja määrata torujuhtme komponendi täpse väsimusea kindlaksmääratud koormustingimustes.

Q3: Kuidas masin määrab, kui proov on ebaõnnestunud?

V: Test lõpeb automaatselt, kui proov puruneb või saavutab eelnevalt määratletud lekkeläve. Surve all olevate torude katsete puhul jälgib süsteem siserõhku ja tuvastab mis tahes rõhulanguse, mis näitab seina läbivat pragu, tagades, et väsimuse mõõtmine kajastab tegelikku riket, mitte suvalisi tsüklipiire.

4. küsimus: kas masin saab testida nii sirgeid torulõike kui ka liitmikke, nagu põlved ja teed?

V: Jah. Kinnitussüsteem ja täiturmehhanismi konfiguratsioon on reguleeritavad, et mahutada sirgeid torusektsioone, põlved, teesid, äärikud ja muud torujuhtmete liitmikud. Iga näidistüüpi saab katsetada selle kõige kriitilisema painderežiimiga, et tuvastada torusüsteemi nõrgim koht.

K5: Miks on paindeväsimuse testimine torujuhtme kvalifitseerimiseks hädavajalik?

V: Nafta ja gaasi, keemilise töötlemise ja elektritootmise torujuhtmed on allutatud maapinna liikumisest, soojustsüklitest ja seadmete vibratsioonist tulenevatele tsüklilistele paindekoormustele. Painutusväsimuse testimine pakub andmeid tsüklist tõrkeni, mis on vajalikud ülevaatusintervallide määramiseks, projekteerimisvarude kinnitamiseks ja torujuhtme terviklikkuse standarditele (nt API 570 ja ASME B31.3) vastavuse tagamiseks.
