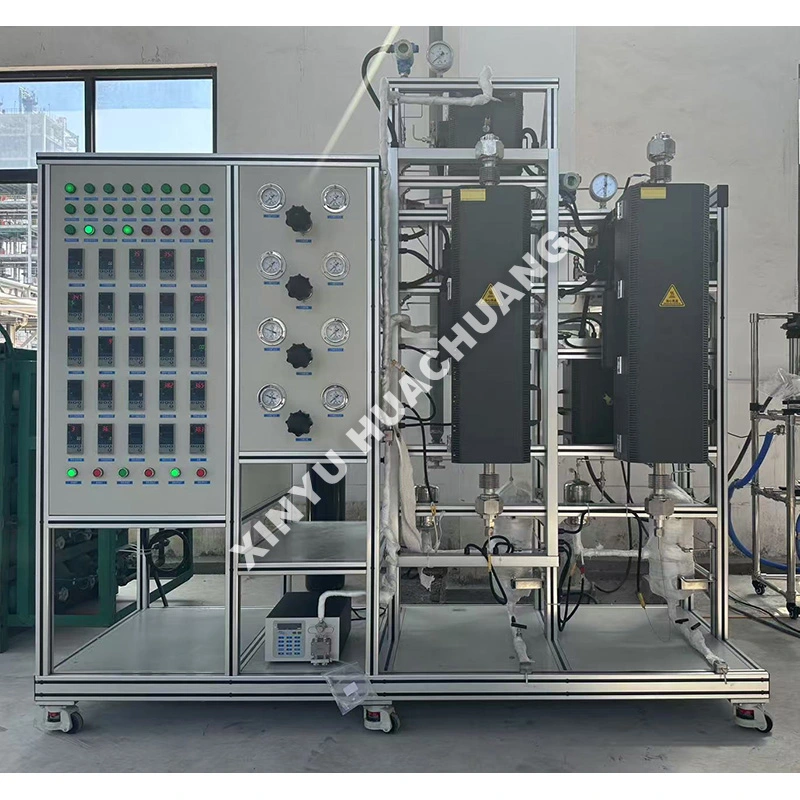

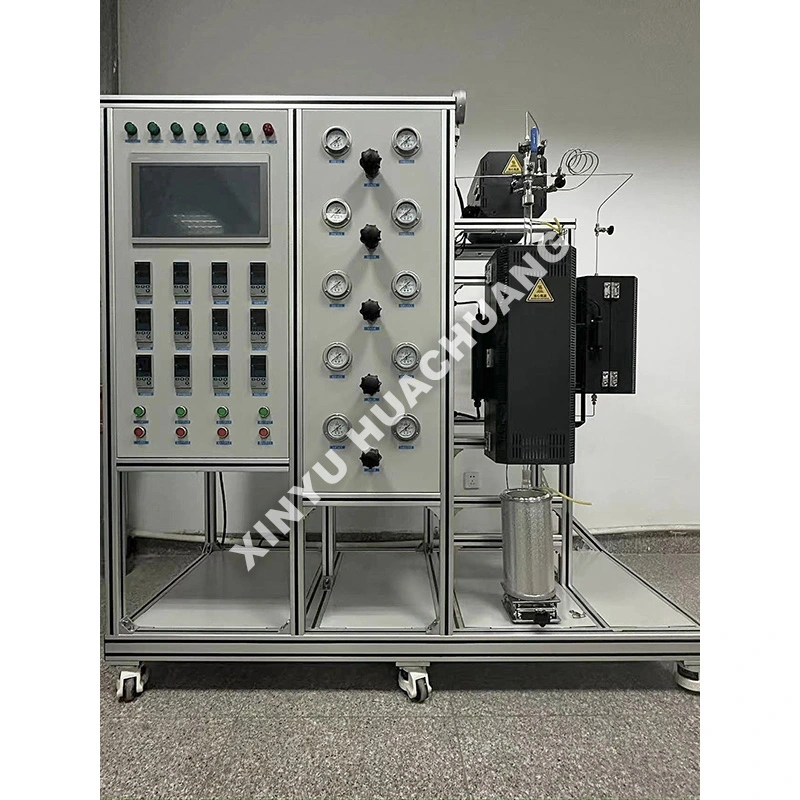

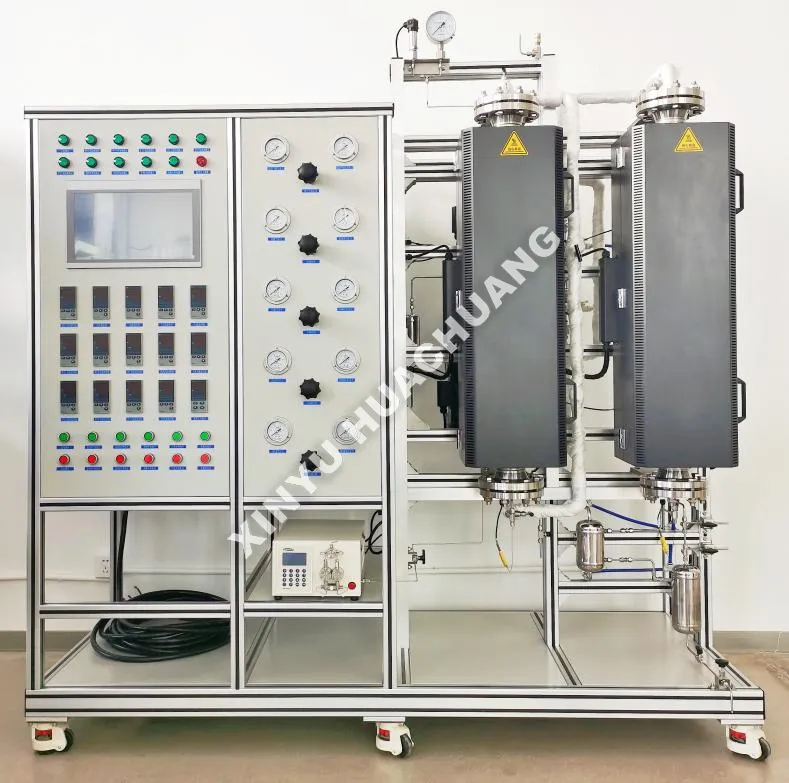

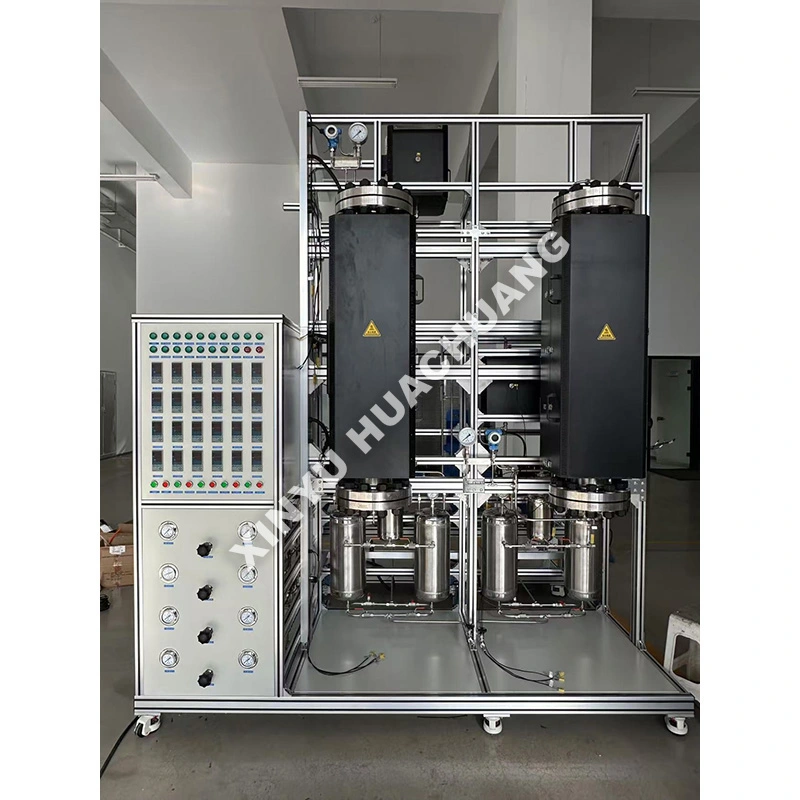

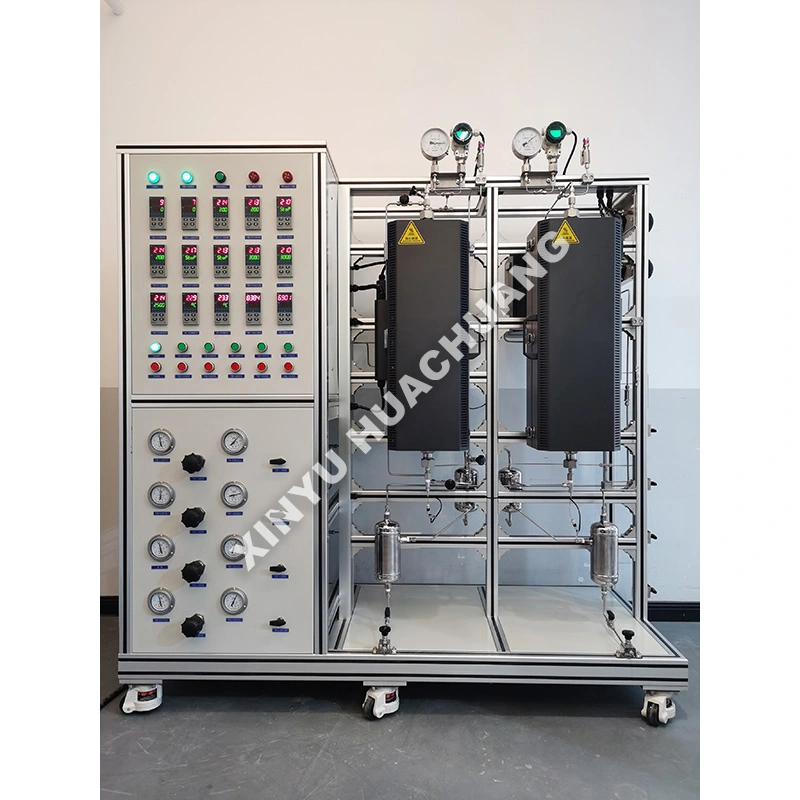

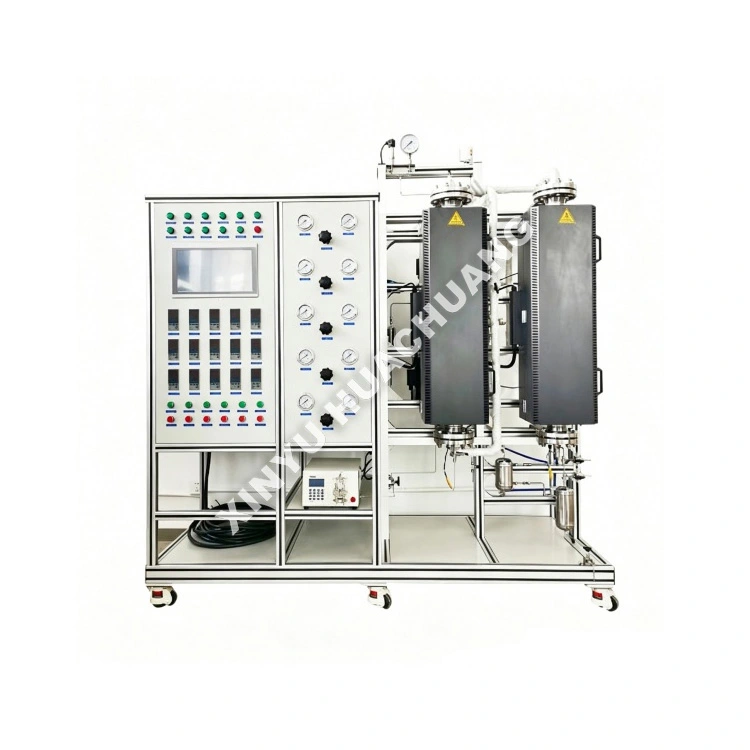

Metaani reformimise katseüksus

XINYU HUACHUANG metaanireformimise eksperimentaalüksus on kõrgelt automatiseeritud laborireaktorisüsteem, mis on loodud täpseks sünteesigaasi genereerimiseks ja kineetiliseks uurimiseks. Tööstusliku auru-metaani reformimise (SMR) ja kuivreformimise (DRM) protsesside simuleerimiseks loodud see kontrollib täpselt temperatuuri, rõhku ning gaasi ja süsiniku suhet. Intelligentse PLC-automaatika ja mitmetasandiliste turvablokeeringutega varustatud seade sobib ideaalselt katalüsaatorite sõelumiseks, protsesside optimeerimiseks ja vesiniku tootmise uurimistööks energeetika- ja naftakeemiavaldkonnas.

Tööpõhimõte

Metaani reformimise eksperimentaalüksus töötab täielikult automatiseeritud järjestuse kaudu: endotermilisi reformimisreaktsioone simuleeritakse kõrgendatud temperatuuridel, kusjuures metaani mõõdetakse täpselt massivoolu regulaatoritega ja seejärel segatakse kas auruga (kuumutatud mullitaja kaudu) või süsinikdioksiidiga. Pärast eelkuumutamist siseneb gaasiline toide fikseeritud kihiga reaktorisse, mis on laetud niklipõhise või väärismetallkatalüsaatoriga, kus reformimine muudab metaani vesinikuks ja süsinikmonooksiidiks. Kogu protsessi vältel säilitab seade täiustatud temperatuurijuhtimissüsteemi kaudu nõutava kõrge temperatuuriprofiili, samal ajal kui selle võrgugaasi analüüsimoodul jälgib pidevalt toote koostist, võimaldades reaalajas arvutada metaani konversiooni ja sellest tulenevat H₂/CO suhet.

Peamised eelised

● Kõrgtemperatuuriline täpsus: täiustatud mitmetsooniline PID-küte tagab ühtlase temperatuurijaotuse kuni 900 ℃, mis on endotermiliste reformimisreaktsioonide jaoks ülioluline.

● Mitmekülgne protsessisimulatsioon: toetab auru-metaanireformimist (SMR), kuivreformimist (DRM) ja autotermilist reformimist (ATR), reguleerides lihtsalt toitegaasi koostist.

● Täpne aurukontroll: integreeritud kuumutatud mullitamis- ja aurustisüsteem tagab täpse ja stabiilse vee-süsiniku (S/C) suhte ilma kondenseerumiseta toitetorustikus.

● Intelligentne automatiseerimine: PLC-PC integreeritud juhtimine võimaldab automaatset andmete logimist, ajaloolise kõvera genereerimist ja järelevalveta pikaajalist töötamist.

● Tugev ja ohutu disain: reaktorid on valmistatud kõrge temperatuuriga korrosioonikindlatest sulamitest (nt SS316L, Inconel), millel on mitmetasandilised turvablokeeringud ületemperatuuri, ülerõhu ja leekide eest kaitsmiseks.

Tehnilised andmed

Kasutusalad

● Vesiniku tootmine: kütuseelementide ja rafineerimistehase vesiniku aurumetaani reformimise (SMR) uurimis- ja arendustegevus.

● Süsiniku kogumine ja kasutamine: metaani kuivreformeerimine (DRM), et muuta CH4 ja CO2 väärtuslikuks sünteesigaasiks.

● Katalüsaatorite sõelumine: Ni-põhiste väärismetallide (Ru, Rh, Pt) ja perovskiitkatalüsaatorite testimine reformimisreaktsioonide jaoks.

● Protsessi optimeerimine: temperatuuri, rõhu ja õhutemperatuuri suhete mõju uurimine metaani muundamisele ja koksistamise takistusele.

● Akadeemilised uuringud: fundamentaalsed kineetilised uuringud ja katalüsaatorite desaktiveerimismehhanismid.

Kasutamise ettevaatusabinõud

● Steam Line Heating: veenduge alati, et aurutootmissüsteem ja kõik allavoolu torujuhtmed oleksid korralikult kuumutatud ja isoleeritud, et vältida vee kondenseerumist, mis võib katalüsaatorit kahjustada.

● Inertne puhastamine: oksüdeerumise või plahvatusohtlike segude vältimiseks puhastage reaktor alati inertgaasiga (N2 või Ar) enne kuumutamist ja enne auru või reaktiivgaaside lisamist.

● Jahutusjärjestus: Pärast katset peatage esmalt vedeliku etteanne, seejärel jätkake inertgaasi voolamist, jahutades samal ajal reaktorit enne väljalülitamist toatemperatuurini.

● Gaasiohutus: metaan ja vesinik on väga tuleohtlikud. Veenduge, et kõik ühendused on lekketestitud ja et süsteemi kasutatakse gaasidetektoritega hästi ventileeritavas kohas.

Hooldusjuhend

● Iga päev: kontrollige gaasiballooni rõhku, kontrollige MFC-näite ja veetaset mullitavas. Veenduge, et heitgaasid on korralikult ventileeritud või töödeldud.

● Kord nädalas/kuus: puhastage või vahetage välja gaasifiltrid ja niiskuspüüdurid. Kontrollige reaktori tihendeid, ventiile ja torusid korrosiooni- või lekkemärkide suhtes.

● Kord kvartalis: testimise täpsuse säilitamiseks kalibreerige massivoolu kontrollereid ja temperatuuriandureid. Kontrollige PLC-kapi elektriühenduste tihedust.

● Katalüsaatori käsitsemine: laadige katalüsaatoreid ettevaatlikult ja tühjendage, et vältida muljumist. Jälgige regulaarselt rõhu langust; järsk tõus näitab koksimist või kihi ummistumist, mis nõuab regenereerimist või asendamist.

Müügijärgne teenindus ja tugi

XINYU HUACHUANGis oleme pühendunud igakülgse ja usaldusväärse müügijärgse toe pakkumisele, et tagada teie seadmete pidev ja tõhus töö. Meie pühendunud teenindusmeeskond on alati valmis teid aitama.

Üldine garantii

Anname oma seadmetele uhkusega kaheaastast garantiid. Sel perioodil pakume tasuta hooldus- ja remonditeenuseid mis tahes kvaliteediprobleemide korral, välja arvatud need, mis on põhjustatud ebaõigest kasutamisest, volitamata muudatustest või vääramatu jõuga seotud asjaoludest. Seadmetele, mille garantiiaeg on üle kahe aasta, pakume jätkuvalt elukestvaid hooldusteenuseid, tasudes ainult varuosade ja tööjõu kulu.

Kiirreageerimismehhanism

Pakume 7 × 24 tundi professionaalset inseneri telefonituge. Veateate saamisel vastab meie tehniline meeskond 24 tunni jooksul ja pakub toimiva lahenduse. Kui vajate kohapealset teenindust, jõuavad meie professionaalsed insenerid teie objektile ühe nädala jooksul. Eriolukordades, kui seadet ei ole võimalik parandada, asendame selle kaheaastase garantiiaja jooksul tingimusteta uue seadmega või anname asendusseadme või võtame kasutusele vajalikud meetmed normaalse töö taastamiseks.

Korduma kippuvad küsimused (KKK)

1. küsimus: kuidas see metaanireformi katseüksus hoiab ära katalüsaatori koksimise ja deaktiveerimise pikaajalise katsetamise ajal?

V: Kokseerimine on metaani reformimisel kriitiline väljakutse. Meie seadmel on täpselt reguleeritav auru ja süsiniku (S/C) suhte juhtimissüsteem, mis tagab optimaalse stöhhiomeetria süsiniku sadestumise pärssimiseks. Lisaks pakume valikulist eelreformeerimismoodulit, mis muundab kõrgemad süsivesinikud enne peamist torukujulist reaktorit, töötades madalamatel temperatuuridel, et tagada stabiilsed ja pehmed tingimused, pikendades seeläbi oluliselt katalüsaatori eluiga katsete ajal.

K2: Kas seda seadet saab kohandada nii auruga metaani reformimiseks (SMR) kui ka metaani kuivreformeerimiseks (DRM)?

V: Jah, seade on väga mitmekülgne. See on varustatud sõltumatute ülitäpsete massivooluregulaatoritega (MFC) nii H₂O (aurusti kaudu) kui ka CO₂ toite jaoks. See võimaldab teadlastel sujuvalt lülituda SMR- ja DRM-protsesside vahel või isegi testida kahekordset reformimist, et hinnata katalüsaatori jõudlust ja süngaasi (H₂/CO suhe) kvaliteeti erinevates süsinikdioksiidi ja auru keskkondades.

3. küsimus: kuidas süsteem säilitab täpsed temperatuuriprofiilid, arvestades reformimisreaktsiooni väga endotermilist olemust?

V: Reformimisreaktsioon nõuab märkimisväärset energiasisendit (700–1000 °C). Meie metaanireformi katseüksus kasutab mitmetsoonilist programmeeritavat elektrikütteahju koos täiustatud PID-i adaptiivse juhtimisega. Mitu termopaari on strateegiliselt paigutatud piki reaktori toru, et jälgida temperatuuriprofiili reaalajas. Tööstuslik PLC reguleerib dünaamiliselt küttevõimsust, et kompenseerida endotermilist jahutusradiaatorit, tagades ülitäpsed kineetilised andmed.

Q4: Kuidas jahutatakse kõrge temperatuuriga tootegaasi ohutult ja analüüsitakse ilma kriitilisi andmeid kaotamata?

V: Seade integreerib spetsiaalse, mitmeastmelise gaasikonditsioneerimissüsteemi. Kõrge temperatuuriga heitvesi läbib esmalt kiirjahuti, et peatada koheselt kõik sekundaarsed reaktsioonid. Seejärel läbib see väga tõhusa kondensaatori ja gaasi-vedeliku eraldaja, et eemaldada reageerimata aur ja vesi. Kuivatatud sünteesgaas suunatakse seejärel võrgugaaskromatograafi (GC) CH₂ konversiooni, CO, CO₂ ja H2 saagiste täpseks reaalajas analüüsimiseks.

K5: Millised ohutusmehhanismid on kasutusel kõrge temperatuuriga vesiniku ja süsinikmonooksiidi käsitlemiseks katseliste rikete ajal?

V: Süngaasi käsitsemisel on ohutus esmatähtis. Metaani reformimise katseüksusel on põhjalik ohutusmaatriks. Kui metaanivoolu andur ebaõnnestub või tuvastatakse temperatuuri tõus, käivitab PLC koheselt hädaseiskamise (ESD). See katkestab automaatselt süsivesinike etteande, avab lämmastiku väljapuhastusventiilid reaktori inertimiseks ja aktiveerib heitgaasi väljatõmbeventiili, et vältida plahvatusohtliku gaasi kogunemist, kaitstes nii operaatorit kui ka seadmeid.
