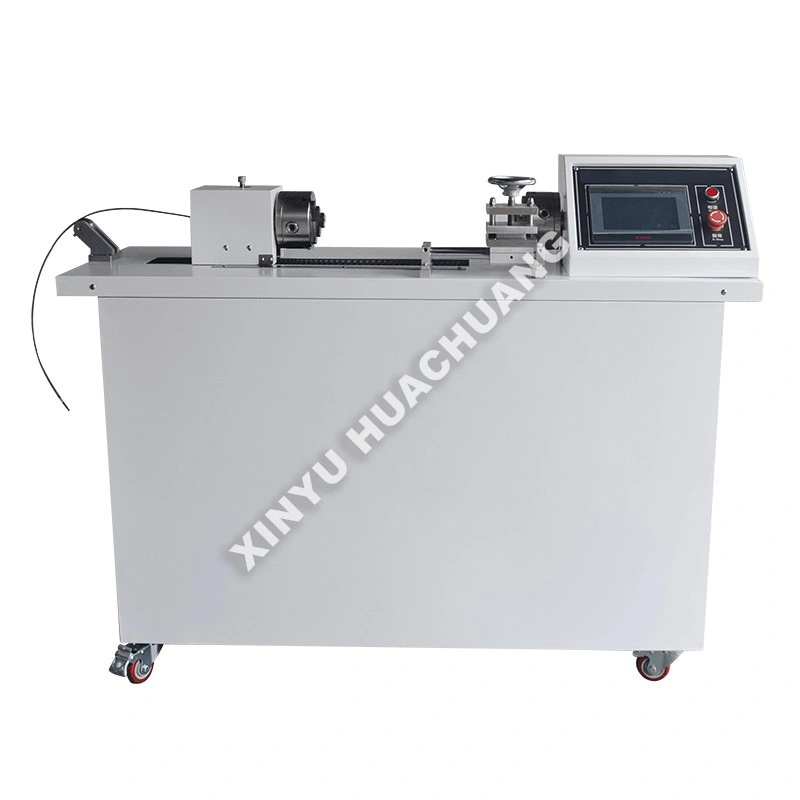

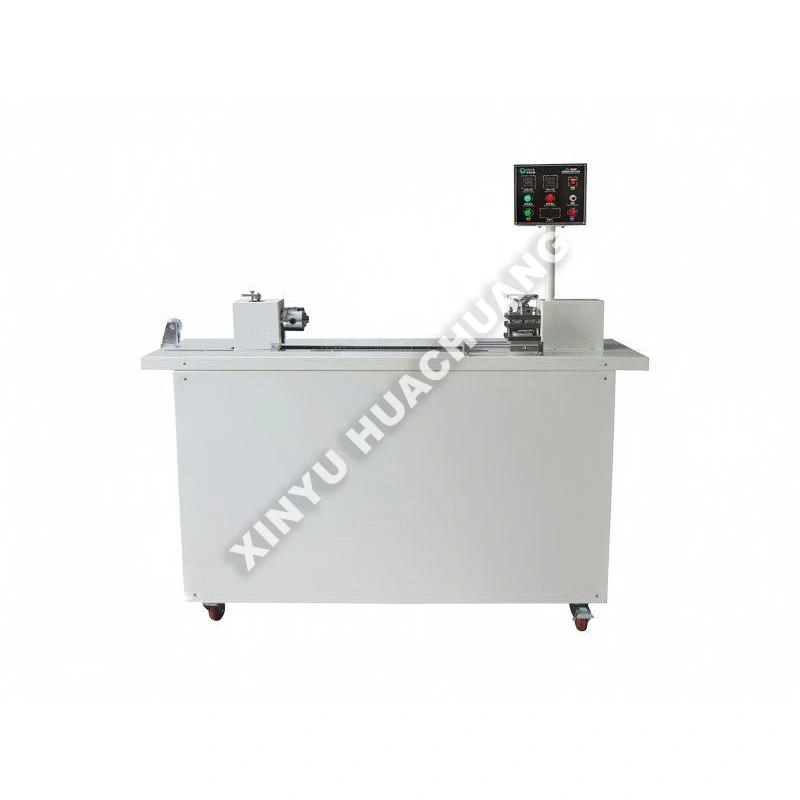

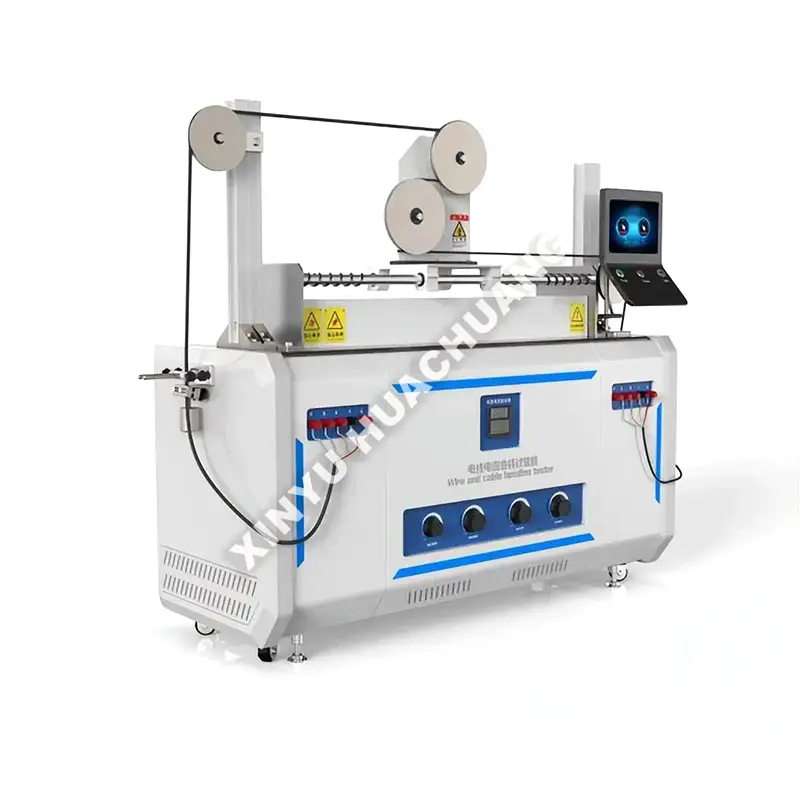

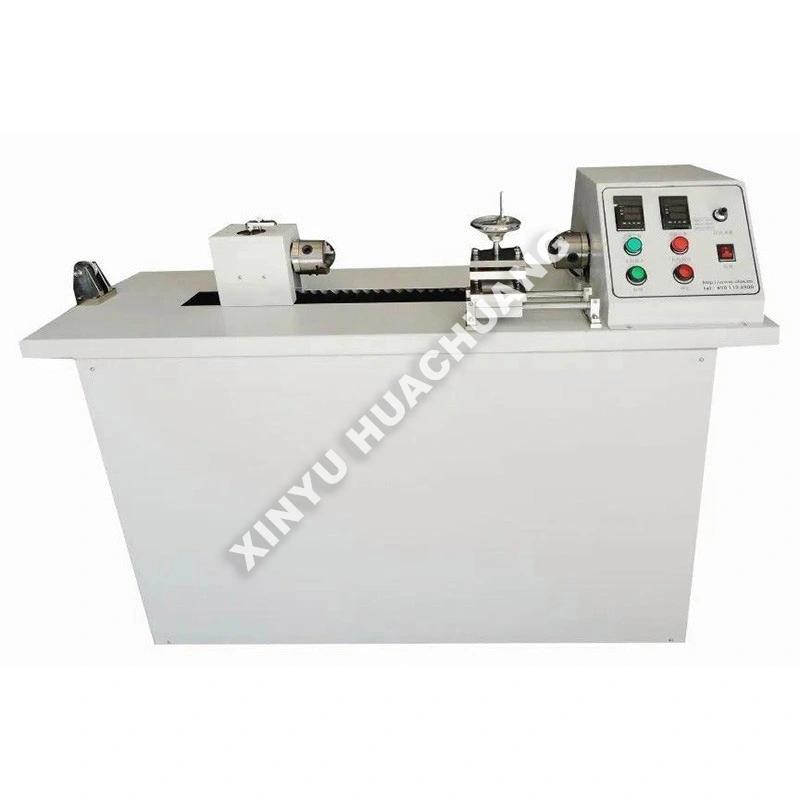

Konstantse temperatuuriga juhtme painutamise ja mähise katsestend

XINYU HUACHUANG konstantse temperatuuriga traadi painutamise ja kerimise katsestend on täiustatud tööstusliku kvaliteediga testimisseade, mis on spetsiaalselt loodud juhtmete ja kaablite mehaanilise ja elektrilise terviklikkuse hindamiseks rangelt kontrollitud termilises keskkonnas. Konkreetsete töötemperatuuride simuleerimiseks loodud katsestendil on täpselt ühendatud tsüklilised painutus- või mähkimistoimingud täpse ja ühtlase temperatuuriregulatsiooniga. Varustatud intelligentse PLC-automaatika ja mitmetasandiliste turvablokeeringutega, tagab see ohutu ja järelevalveta pikaajalise töö, pakkudes samal ajal väga reprodutseeritavaid väsimus- ja isolatsiooniandmeid teadus- ja arendustegevuse, kvaliteedikontrolli ja tööstuse sertifitseerimiseks.

Mis on konstantse temperatuuriga traadi painutamise ja mähise katsestend?

Konstantse temperatuuriga traadi painutamise ja mähkimise katsestend on spetsiaalne testimissüsteem, mis integreerib programmeeritava konstantse temperatuuriga kambri mehaanilise painutus- või mähismehhanismiga. Erinevalt tavalistest ümbritseva keskkonna testeritest hoiab see konstantse temperatuuriga traadi painde- ja mähkimiskatsestend täpset ja ühtlast termilist keskkonda (nt 50 ℃, 80 ℃ või 100 ℃), kui traat on korduvalt mehaanilise koormuse all. See on kriitilise tähtsusega selliste rikete mehhanismide tuvastamiseks nagu isolatsiooni pehmenemine, termiline vananemine ja juhtmete väsimus, mis tekivad just kõrgendatud töötemperatuuridel autotööstuses, kosmosetööstuses ja tööstuslikes rakendustes.

Mille poolest see silma paistab?

● Täpne termoregulatsioon: sisaldab täiustatud PID-temperatuuri juhtimissüsteemi ühtlase õhuringlusega, mis tagab, et katsekeskkond püsib kogu painutus- või mähkimisprotsessi vältel rangelt konstantsena.

● Täpne mehaaniline tegevus: kasutab servoajamiga täiturmehhanisme, et tagada paindenurkade, mähiskiiruste ja südamiku läbimõõtude täpne ja astmeline reguleerimine, et saavutada hästi korratavad tulemused.

● Intelligentne andmehõive: integreeritud arvutitarkvara salvestab automaatselt reaalajas kõverad (temperatuur-aeg, paindeloendustakistus), tuvastab avatud vooluringid ja koostab põhjalikud testiaruanded.

● Tugev ja ohutu konstruktsioon: ehitatud kvaliteetse soojusisolatsiooni, korrosioonikindla sisemuse ja mitmetasandiliste turvablokeeringutega (ületemperatuur, ülekoormus, hädaseiskamine), et kaitsta seadmeid ja operaatoreid.

● Kohandatav kinnitus: pakkub spetsiaalseid südamikke, klambreid ja painutushoobasid, mis hoiavad kindlalt erineva läbimõõduga ja erineva geomeetriaga juhtmeid ilma libisemise või kahjustusteta.

Tehnilised andmed

Valikukava

● Määratlege testimistemperatuur ja ühtlus: määrake teie konkreetse rakenduse jaoks vajalik täpne konstantne temperatuur (nt 80 ℃ auto mootoriruumi jaoks). Veenduge, et kambri ühtlus (±2 ℃) vastaks teie testimisstandardi nõuetele.

● Hinnake juhtme/kaabli spetsifikatsioone: esitage juhtme läbimõõt, isolatsioonimaterjal ja kaabli üldine geomeetria. See on kriitilise tähtsusega sobiva torni läbimõõdu, painutusõla pikkuse ja kinnitusjõu valimisel.

● Testistandardi ja tsüklite arvu määramine: tuvastage konkreetne tööstusstandard (nt UL, IEC, GB), mida peate järgima. See määrab vajaliku paindenurga, kiiruse ja tsüklite koguarvu (nt 10 000 kuni 1 000 000 tsüklit).

● Andmehõivevajaduste hindamine: otsustage, kas vajate lihtsat tsüklite loendamist või elektrilise järjepidevuse ja takistuse täpsemat reaalajas jälgimist. Valige vastavalt sobiv tarkvarapakett.

Kvaliteedikontrolli protsess

● Materjali kontrollimine: sissetuleva konstruktsiooniterase, kütteelementide ja soojusisolatsioonimaterjalide range kontrollimine, et tagada nende vastavus kindlaksmääratud toimivus- ja ohutusstandarditele.

● Täppistöötlus: põhiraami, painutushoobade ja tornide CNC-töötlus, et tagada täiuslik joondus, sujuv mehaaniline tegevus ja mõõtmete täpsus.

● Termiline kalibreerimine: PID temperatuuriregulaatori ja Pt100 andurite põhjalik kalibreerimine sertifitseeritud võrdlustermomeetrite abil, et kontrollida temperatuuri täpsust ja ühtlust kogu katsekambris.

● Mehaanilise koormuse testimine: servoajamisüsteemi ja kinnitusdetailide range testimine täiskoormusel, et tagada sujuv, vibratsioonivaba töö ja proovi kindel hoidmine.

● Funktsionaalne käitamine: täielik kuivkäivitus ja tegelik traadiproovi testimine, et kontrollida tsüklite täpset loendamist, usaldusväärset elektrilise järjepidevuse tuvastamist ja kõigi turvablokeeringute nõuetekohast toimimist enne pakkimist.

Pidev tugi

XINYU HUACHUANGis oleme pühendunud igakülgse ja usaldusväärse müügijärgse toe pakkumisele, et tagada teie seadmete pidev ja tõhus töö. Meie pühendunud teenindusmeeskond on alati valmis teid aitama.

Üldine garantii

Anname oma seadmetele uhkusega kaheaastast garantiid. Sel perioodil pakume tasuta hooldus- ja remonditeenuseid mis tahes kvaliteediprobleemide korral, välja arvatud need, mis on põhjustatud ebaõigest kasutamisest, volitamata muudatustest või vääramatu jõuga seotud asjaoludest. Seadmetele, mille garantiiaeg on üle kahe aasta, pakume jätkuvalt elukestvaid hooldusteenuseid, tasudes ainult varuosade ja tööjõu kulu.

Kiirreageerimismehhanism

Pakume 7 × 24 tundi professionaalset inseneri telefonituge. Veateate saamisel vastab meie tehniline meeskond 24 tunni jooksul ja pakub toimiva lahenduse. Kui vajate kohapealset teenindust, jõuavad meie professionaalsed insenerid teie objektile ühe nädala jooksul. Eriolukordades, kui seadet ei ole võimalik parandada, asendame selle kaheaastase garantiiaja jooksul tingimusteta uue seadmega või anname asendusseadme või võtame kasutusele vajalikud meetmed normaalse töö taastamiseks.

Korduma kippuvad küsimused (KKK)

K1: Mille poolest see katsestend erineb kõrge ja madala temperatuuriga traadi painutamise katsestendist?

V: Kuigi kõrge ja madala temperatuuriga katsestend tsirkuleerib äärmuslike kuumade ja külmade tingimuste vahel, säilitab see konstantse temperatuuriga traadi painde- ja mähkimiskatsestend kogu katse vältel täpse ja ühtlase termilise keskkonna kindlal seadepunktil (nt 50 °C, 80 °C või 100 °C). See on oluline pikaajalise jõudluse hindamiseks püsivatel töötemperatuuridel, mitte mööduvatel äärmuslikel temperatuuridel.

Q2: Millised rikkemehhanismid on konkreetselt seotud püsivate kõrgendatud temperatuuridega?

V: Pidevalt kõrgel temperatuuril läbivad isolatsioonimaterjalid termilist vananemist, järkjärgulist pehmenemist ja mehaanilise tugevuse kaotust. Korduva painutamise korral kogevad juhid kiirenenud roomamist ja väsimust. Need aeglased lagunemismehhanismid ilmnevad ainult pikaajalise konstantse temperatuuriga kokkupuute korral, muutes selle pingi kasutusea ennustamiseks kriitiliseks.

3. küsimus: miks on konstantse temperatuuri testimine oluline autotööstuse juhtmestiku kvalifitseerimiseks?

V: Mootoriruumide juhtmestikud töötavad pidevalt kõrgel temperatuuril – sageli 80 °C kuni 125 °C – kogu sõiduki eluea jooksul. Konstantse temperatuuriga painutamise ja mähise testimine kinnitab, et isolatsioon ja juht säilitavad oma mehaanilise terviklikkuse nendes püsivates termilistes tingimustes, tagades pigem pikaajalise töökindluse kui vaid lühiajalise säilimise.

Q4: Kui täpne on temperatuuri juhtimine mehaanilise testimise ajal?

V: Programmeeritav konstantse temperatuuri kamber hoiab kogu katsetsoonis ühtlast temperatuuri vahemikus ±1 °C. See range kontroll tagab, et traadiproovi iga osa kogeb identseid termilisi tingimusi, välistades temperatuurigradiendid, mis võivad katsetulemustesse varieeruda.

5. küsimus: kas stendil saab pika termilise vananemise simuleerimiseks teha pikema kestusega katseid?

V: Jah. Pink on mõeldud pikaajaliseks tööks, läbides päevade või nädalate jooksul tuhandeid painutus- või mähkimistsükleid konstantsel kõrgel temperatuuril. See võimalus võimaldab tootjatel genereerida kiirendatud vananemisandmeid ja ennustada juhtme- ja kaablitoodete kasutusiga püsivate termiliste koormuste korral.
